Область применения Общее освещение производственных помещений,технологических проходов и иных объектов производственного назначения с повышенным содержанием пыли и влаги. Параметры потребляемого тока Светильники рассчитаны для работы в сети переменного тока с номинальным напряжением 220 В и частотой 50 Гц. Эксплутационные характеристики – класс защиты от поражения электрическим током I по ГОСТ 12.2.007.0-75;
|
Преимущества:
- удобство и простота монтажа и обслуживания;
- использование дешевых и доступных источников света;
- надежность и простота конструкции;
- высокая стойкость к воздействию перепадов температур, коррозии.
Конструкция:
– корпус выполнен из холоднокатаной стали штамповкой;
– защитная сетка стальная, сварная;
– кабельный ввод уплотнен резиновым сальником;
– светильники НСП 09200 допускают возможность прокладки
транзитного кабеля двухфазной трехпроводной сети с наружным
диаметром кабеля до 14 мм;
– стеклоколпак рифленый, выполнен из оптического закаленного
стекла;
– патрон Е27, керамический;
– запирание светильника осуществляется, в зависимости от исполнения,
гайкамибарашками или рычажными упорами;
– степень защиты IP51;
– климатическое исполнение УХЛ2 по ГОСТ 15150.
|
|
|
|
|
Рис. 1
|
Рис. 2
|
Рис. 2
|
| Тип светильника | Класс светораспределения по ГОСТ 17677 | Тип кривой силы света по ГОСТ 17677 | Размер D, мм | Размер Н, мм | Масса, кг | Мощность лампы, ВТ | Номер рисунка |
|---|---|---|---|---|---|---|---|
| НСП 09-200/iP51-05 | P | спец. | 240 | 305 | 3,7 | 200 | 1 |
| НСП 09-200/iP51-06 | Р | спец. | 240 | 285 | 3,4 | 200 | 2 |

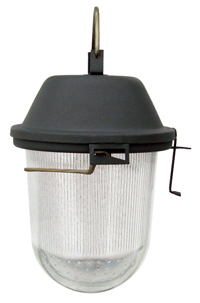

| НСП 09- 100-001 | Н | М | 136 | 252 | 1,2 | 100 | 3 |
РАСШИФРОВКА ОБОЗНАЧЕНИЯ:
Н – рассчитан для работы с лампой накаливания.
С – установка на подвес.
П – для освещения производственных помещений.
09 – номер серии.
100 – мощность лампы не более 100 Вт.
200 – мощность лампы не более 200 Вт.
Для светильников НСП 09-200/IP51-05, НСП 09-200/IP51-06
05 – с защитной сеткой.
06 – без защитной сетки.
Для светильников НСП 09-100-001
Первые цифры: способ установки и запирания
00 – на крюк (подвес), запирание рычажными упорами.
Вторая цифра: наличие защитной сетки
1 – без сетки.
2 – с сеткой.
